產品介紹：

濾布鋪設在橡膠帶上，驅動橡膠帶以帶動濾布實現濾布的循環運動。
橡膠帶上設有導出濾液的溝槽， 下部設有膠帶的支撐系統以及濾液收集的真空系統，濾液由真空箱收集并導出。采用了固定真空盒，膠帶在真空盒上移動并與真空盒構成運動密封 的結構形式，密封水既潤滑劑又作冷卻劑，可形成有效的真空密封。·在膠帶的支承方式上，采用滾動輥支承，可減少膠帶運行的摩擦阻力,增加膠帶的使用壽命。

·在整體結構上采用了模塊化可拆式框架結構 ，確保了環行膠帶的安裝、維護和設備保養。
·實現了真正意義上的連續過濾，物料從進料、脫水、洗滌的連續真空狀態。
·橡膠帶式真空過濾機是真空過濾機系列產品中過濾效率最高、生產能力最大、洗滌效果最好、操作最簡單的固液分離設備。料漿由進料槽均布在向前移動的濾布上，在真空推動力的作用下，濾液穿過
濾布和膠帶吸引槽進入真空箱，再由真空箱的排液孔進入集液槽中回收。被截留在濾布上的濾餅經多次洗滌、抽干，最后在濾布轉向處卸掉。當濾布通過驅動輪后，濾布與橡膠帶脫離，濾餅經卸料輥和刮刀裝置卸料，之后濾布即通過濾布洗刷裝置、濾布漲緊調節裝置、濾布漲緊裝置和一系列濾布輥筒、濾布托輥、濾布糾偏裝置，濾布細調裝置，然后通過進料端組件上濾布?jí)狠?，又重新覆蓋在橡膠帶之上進入給料段、過濾、洗滌和抽干段。

在此過程中，可以按每個工藝步驟分別收集濾液，不混合地按工藝流程進行
處理。卸料及過濾介質的清洗再生過程按過濾懸浮液的過濾工藝要求調整。
濾餅可采用多級并流或逆流置換洗滌。

不同設計形式

1、根據物料的固液比、處理量、固體粒徑、粘度、堆密度選擇設備型號

2、根據物料的腐蝕性選擇過流部件的材質；根據固體粒徑、物料溫度選擇過濾介質

3、對含有揮發性氣體或蒸汽的物料可選擇半封閉及全封閉的機型

4、對于需要洗滌的物料可實現順流或逆流洗滌；對特殊洗滌的物料，應選擇浸濾機型

5、對過濾性差，粘度高的物料，應選擇薄層快速過濾

6、排液方式可根據安裝高度實現高位或零位排液

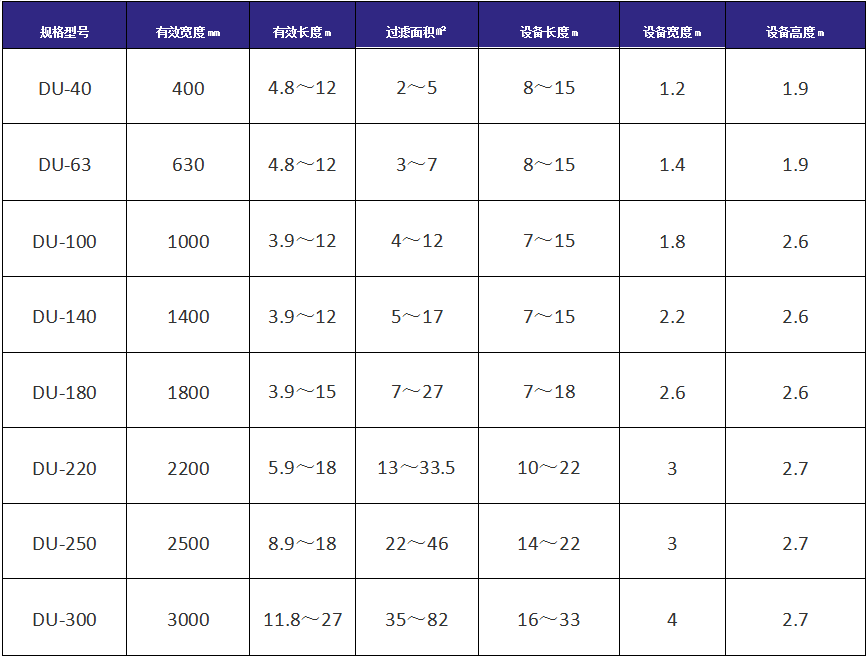

技術參數：

技術特點：

可以連續完成喂料過濾、濾餅洗滌、吸干、卸料、濾布再生等工藝操作。

* 可根據物料過濾特性、洗滌及濾餅質量要求，調節過濾壓力、洗滌水用量和過濾洗滌抽干區間的長度、獲得最佳狀態運行狀態。

* 過濾母液和各段濾餅洗滌液可以分段收集，并可實現平流和逆流洗滌。

* 可根據物料、工藝需求提供全封閉密封罩型式、防爆設計型式或其他特殊型式。

* 控制系統應用了DCS技術，可實現現場和遠程自動控制。

* 整體結構模塊化設計，可靈活組裝，便于運輸、安裝、維護檢修。

應用領域：
